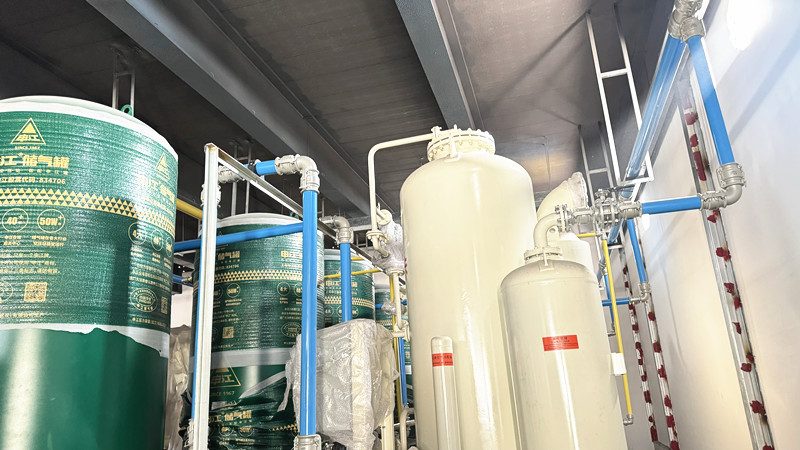

在工業生產、智能制造、食品加工等眾多領域,壓縮空氣作為“無形的動力源”,其傳輸效率與穩定性直接影響生產流程的連續性、能耗成本及設備使用壽命。而壓縮空氣管道作為傳輸載體,安裝質量的優劣不僅決定了壓縮空氣的輸送效率,更與節能降耗目標緊密相關——據行業數據統計,不合理的管道安裝會導致15%-30%的壓力損失,每年額外增加數萬元的能耗成本,同時還可能引發泄漏、安全隱患等問題。本文將從核心技術選型、施工關鍵環節、質量管控體系三大維度,深度解析壓縮空氣管道安裝的高效節能方案,為企業提供可落地的實操指南。
壓縮空氣管道的“高效節能”并非單一環節的優化,而是貫穿設計、選材、施工、驗收全流程的系統工程。其核心邏輯在于兩點:一是降低管道系統的沿程阻力與局部阻力,減少壓縮空氣在傳輸過程中的壓力損失,避免空壓機因壓力補償而額外耗能;二是通過科學安裝杜絕泄漏點,據測算,一個直徑1mm的泄漏點,每年會浪費約8000度電,而工業現場的泄漏點往往因隱蔽性被忽視。此外,合理的管道布局與壓力分配,還能確保終端設備獲得穩定的氣壓供應,提升設備運行效率,間接降低生產能耗。
在實際工程中,高效節能的管道系統需滿足三大指標:壓力損失≤5%(從空壓機出口到終端設備)、泄漏率≤2%、系統運行噪音≤85dB。這三大指標的實現,離不開對安裝核心技術的精準把控與全流程質量管控。
管道材質是決定傳輸效率與節能效果的基礎,不同材質的耐壓性、光滑度、耐腐蝕性能差異顯著,直接影響沿程阻力與使用壽命。目前主流的壓縮空氣管道材質包括碳鋼、不銹鋼、鋁合金、PE管等,其選型需結合工況條件、壓力等級、預算成本綜合判斷:
碳鋼管道:傳統常用材質,成本較低、耐壓性強(可承受1.6-4.0MPa壓力),但內壁粗糙(粗糙度Ra≈0.1-0.2μm),易生銹結垢,長期使用會導致阻力增大、壓縮空氣二次污染,后期維護成本高,僅適用于壓力波動小、對空氣質量要求較低的粗放型生產場景。
不銹鋼管道:內壁光滑(Ra≈0.01-0.03μm)、耐腐蝕、泄漏率低,壓力損失比碳鋼管道減少30%以上,且使用壽命長達20-30年,無需頻繁更換,適用于食品、醫藥、電子等對空氣質量要求高的精密制造領域。其中304不銹鋼適用于常規工況,316L不銹鋼可適配高濕度、腐蝕性環境。


鋁合金管道:輕量化材質(密度僅為碳鋼的1/3),安裝便捷,內壁光滑無銹蝕,壓力損失小,且具有良好的抗震性與密封性,節能效果突出——同等工況下,鋁合金管道的能耗比碳鋼管道降低15%-20%,是目前高效節能場景的優選材質,廣泛應用于新能源、汽車制造等行業。
PE管:成本適中、安裝靈活,內壁光滑,適用于低壓工況(≤1.0MPa),但耐高溫性差(長期使用溫度≤60℃),易老化,需避免陽光直射與機械撞擊,適合小型加工廠、實驗室等場景。
選型建議:優先選擇不銹鋼或鋁合金管道,雖初期投入較高,但長期節能效益與維護成本優勢顯著;對于高壓工況(>2.5MPa),建議選用無縫不銹鋼管,確保耐壓穩定性。
科學的管道設計與布局是降低壓力損失的核心,需遵循“短、直、緩”的原則,避免不必要的彎頭、閥門與變徑,具體技術要點如下:
1. 管徑計算與壓力匹配:管徑過小會導致流速過快、阻力劇增,管徑過大則會增加材料成本與安裝難度。需根據空壓機排量、輸送距離、終端用氣量等參數精準計算管徑,公式參考:D=√(4Q/(πv×3600))(其中D為管徑,Q為壓縮空氣流量m³/h,v為經濟流速)。壓縮空氣管道的經濟流速建議控制在8-12m/s,遠距離輸送(>100m)可適當降低至6-8m/s,避免流速過快導致的阻力損失。
2. 管道走向與布局優化:盡量縮短輸送距離,避免迂回繞行;水平管道需預留3‰-5‰的坡度,坡向排水點或儲氣罐,便于冷凝水排放;垂直管道安裝時,在底部設置排水閥,頂部設置排氣閥,防止氣水混合導致的腐蝕與阻力增加。此外,主管道應采用環形布局,確保各終端設備氣壓均衡,避免單點用氣量過大導致的壓力波動。
3. 減少局部阻力部件:彎頭、三通、閥門等部件是局部阻力的主要來源,應盡量選用大曲率半徑的彎頭(曲率半徑≥3D),避免90°急彎;三通選用等徑三通,減少氣流沖擊;閥門優先選擇球閥、蝶閥等阻力系數小的類型,避免使用截止閥(阻力系數是球閥的5-10倍)。同時,閥門與儀表的安裝位置需便于操作與維護,避免影響管道氣流順暢。
管道連接的密封性直接關系到泄漏率,而泄漏是壓縮空氣管道最主要的能耗浪費來源。不同材質的管道需匹配對應的連接工藝,確保密封效果:
不銹鋼管道:優先采用氬弧焊焊接,焊接時需充氬保護,避免內壁氧化產生焊渣,導致管道堵塞與阻力增加;焊接接口需進行探傷檢測(如X光探傷、超聲波探傷),確保無氣孔、裂紋等缺陷,焊接完成后進行酸洗鈍化處理,增強耐腐蝕性。
鋁合金管道:采用卡壓式或法蘭連接,卡壓式連接無需焊接,安裝效率高,密封性能好,且可拆卸重復使用,適合后期擴容改造;法蘭連接適用于大管徑(>100mm)或高壓工況,法蘭墊片選用丁腈橡膠或氟橡膠材質,確保耐壓密封。
PE管:采用熱熔焊接或電熔焊接,焊接時需控制溫度(200-230℃)與壓力,避免虛焊導致的泄漏,焊接完成后需進行水壓試驗,確保接口無滲漏。
密封技術要點:所有連接接口需清理干凈,無油污、雜質;螺紋連接時,選用聚四氟乙烯生料帶或厭氧膠作為密封材料,避免使用麻繩等傳統密封材料,防止脫落堵塞管道;安裝完成后,對所有接口進行肥皂水檢漏,確保無氣泡產生,泄漏率控制在2%以內。
壓縮空氣在傳輸過程中會因溫度變化產生冷凝水,若不及時排放,會導致管道腐蝕、密封件損壞、終端設備故障,同時增加氣流阻力。因此,冷凝水排放與干燥處理是安裝過程中不可或缺的環節:
1. 排水點設置:在管道最低點、儲氣罐底部、彎頭處等冷凝水易積聚的位置,安裝自動排水器(如浮球式、電子感應式排水器),確保冷凝水及時排出;自動排水器需定期檢查維護,避免堵塞失效。
2. 干燥設備配套:根據工況需求,在空壓機出口或主管道前端安裝干燥機(冷凍式或吸附式),將壓縮空氣的露點控制在-20℃以下,減少冷凝水產生;對于精密制造領域,露點需控制在-40℃以下,避免水分影響產品質量。
3. 管道保溫處理:在環境溫度較低(<5℃)或溫差較大的場景,對管道進行保溫處理,選用巖棉、聚氨酯等保溫材料,厚度根據環境溫度確定(一般為20-50mm),減少管道內空氣溫度變化,降低冷凝水產生量,同時避免管道結露腐蝕。
質量管控是確保管道系統長期穩定運行的保障,需覆蓋“設計審核-材料檢驗-施工監控-驗收測試”全流程,建立閉環管理體系,具體要點如下:
1. 方案審核:組織技術、施工、使用部門聯合審核設計方案,重點核查管徑計算、管道布局、壓力匹配、排水點設置等是否合理,是否滿足節能要求與工況需求;對于復雜工況(如多車間、長距離輸送),需進行流體力學模擬分析,優化管道設計。
2. 合規性審查:確保設計方案符合《壓縮空氣站設計規范》(GB 50029-2014)、《工業金屬管道工程施工質量驗收規范》(GB 50184-2011)等國家標準,壓力等級、安全間距、防腐措施等滿足安全要求。
1. 材質驗證:核對管道、閥門、管件等材料的質量證明文件(如合格證、檢測報告),確認材質、規格、型號與設計方案一致;對不銹鋼、鋁合金等關鍵材質,采用光譜分析儀進行材質驗證,避免假冒偽劣產品。
2. 外觀與尺寸檢查:檢查管道內壁是否光滑、無銹蝕、無劃痕,外壁無變形、裂紋;測量管徑、壁厚是否符合標準要求,偏差控制在允許范圍內(如管徑偏差≤±1%,壁厚偏差≤±5%);閥門、管件的密封面無損傷,開關靈活。
3. 防腐與防護檢查:檢查管道的防腐涂層是否均勻、無脫落,不銹鋼管道的酸洗鈍化處理是否合格;PE管、保溫材料等需檢查生產日期與保質期,避免使用老化材料。
1. 施工人員資質審核:施工人員需具備相應的執業資格證書(如焊工證、管道工證),焊工需進行焊接工藝評定,確保焊接技術符合要求;施工前進行技術交底,明確施工規范、質量標準與安全要求。
2. 關鍵工序監控:
焊接工序:重點監控焊接電流、電壓、焊接速度等參數,確保焊接質量;焊接完成后,及時清理焊渣,進行外觀檢查,對重要接口進行無損檢測,合格率需達到100%。
連接工序:監控卡壓式連接的壓力與深度,法蘭連接的螺栓緊固力矩,確保連接牢固、密封可靠;螺紋連接的密封材料纏繞規范,避免過量纏繞導致堵塞。
布局與安裝:實時檢查管道走向、坡度、間距是否符合設計要求,支架安裝間距是否合理(水平管道支架間距:鋼管≤3m,鋁合金管≤2.5m,PE管≤1.5m),支架與管道接觸處設置橡膠墊,避免振動產生噪音與磨損。
3. 安全與環保管控:施工過程中嚴格遵守安全操作規程,高空作業需系安全帶,動火作業需辦理動火許可證,配備滅火器材;施工現場設置圍擋,避免材料堆放雜亂,及時清理施工垃圾,做到文明施工。
1. 壓力試驗:管道安裝完成后,進行水壓試驗或氣壓試驗,試驗壓力為設計壓力的1.5倍,保壓時間≥30分鐘,壓力降≤0.05MPa,無滲漏、無變形為合格;氣壓試驗時,需緩慢升壓,避免壓力驟升導致管道破裂。
2. 泄漏檢測:采用超聲波泄漏檢測儀或肥皂水涂抹法,對所有接口、閥門、法蘭等部位進行泄漏檢測,確保無泄漏點;整體泄漏率測試采用封閉管道,記錄壓力下降情況,泄漏率需≤2%。
3. 壓力損失測試:啟動空壓機,在終端設備運行狀態下,測量空壓機出口與終端設備入口的壓力值,計算壓力損失,確保≤5%;同時測試管道系統的運行噪音,確保≤85dB。
4. 資料歸檔:驗收合格后,整理設計圖紙、材料質量證明文件、施工記錄、檢測報告等資料,建立檔案,為后期維護提供依據。
壓縮空氣管道安裝完成后,后期維護與定期優化是確保長期高效節能的重要環節:
1. 定期巡檢:每周對管道系統進行巡檢,重點檢查接口是否泄漏、閥門開關是否靈活、排水器是否正常工作;每月檢查管道支架是否松動、保溫層是否破損,及時處理異常情況。
2. 管道清洗:每年對管道進行一次全面清洗,清除內壁積塵、油污與腐蝕產物,尤其是碳鋼管道,避免結垢導致阻力增加;清洗完成后進行壓力試驗,確保管道暢通。
3. 能耗監測與優化:安裝流量、壓力、能耗監測儀表,實時監控管道系統運行狀態,分析壓力損失與泄漏情況,針對性進行優化;例如,對泄漏率超標的區域,及時查找泄漏點并修復;對壓力損失過大的管道段,考慮更換材質或優化布局。
4. 擴容與改造:當生產規模擴大或用氣量增加時,及時對管道系統進行擴容改造,避免管徑不足導致的效率下降;改造時優先采用模塊化設計,便于后期維護與升級。
壓縮空氣管道安裝的高效節能,是技術選型、施工工藝與質量管控的有機結合。企業在安裝過程中,應摒棄“重成本、輕質量”的短期思維,優先選擇優質材質與科學設計方案,通過全流程質量管控杜絕泄漏與阻力浪費,同時重視后期維護與優化,才能實現管道系統的長期高效運行,降低能耗成本,提升生產效率。隨著智能制造與綠色工廠理念的深入推進,壓縮空氣管道安裝的節能化、精細化將成為行業趨勢,企業需不斷優化技術方案與管理體系,為可持續發展奠定堅實基礎。
