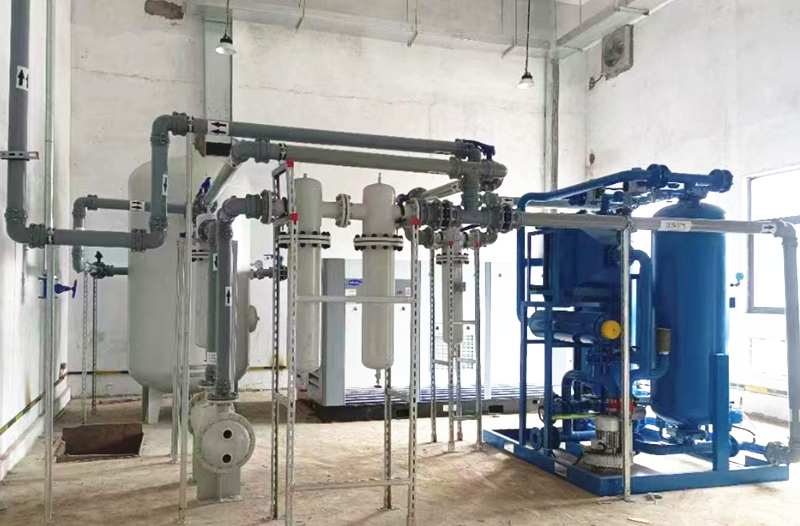

在工業生產中,空壓機供氣管道是保障壓縮空氣穩定輸送的“血管”,其安裝質量直接影響生產效率、設備壽命與運行安全。不少企業因管道安裝存在設計疏漏、施工不規范等問題,后期頻繁出現壓力損失過大、泄漏嚴重、能耗飆升等故障,不僅增加維護成本,還可能導致生產線停機。本文結合多年工業管道安裝實操經驗,拆解從設計到驗收的9大核心環節,手把手教你避開常見坑點,打造高效、節能、安全的空壓機供氣管道系統。
設計階段的疏忽是后期故障的“根源”,很多企業存在“重設備、輕管道”的誤區,導致管道與空壓機產能不匹配、布局不合理。以下3個關鍵參數直接決定設計成?。?/p>
常見坑點:盲目選用大管徑或照搬同類企業方案,導致管道成本增加、氣流阻力過大;或管徑過小,壓縮空氣輸送時流速過快,引發管道振動、噪音超標,甚至壓力損失超出允許范圍。
避坑方案:以空壓機額定排氣量、管道總長、最大用氣量為核心計算依據,遵循“流速適配”原則——主干管流速控制在8-12m/s,分支管流速控制在10-15m/s,末端用氣點流速不超過20m/s。例如,排氣量10m³/min、工作壓力0.8MPa的空壓機,主干管管徑建議選用DN50(無縫鋼管),若管道總長超過50米或分支較多,可升級為DN65,避免長距離輸送導致壓力衰減。同時,需預留20%的流量冗余,應對生產擴容需求。


常見坑點:管道走向迂回曲折、彎頭過多;水平管道無坡度,冷凝水積聚;閥門、接頭集中布置在狹窄空間,后期維護困難。
避坑方案:布局遵循“短、直、順”原則,盡量縮短輸送距離,減少90°彎頭使用(必要時用45°彎頭替代,降低局部阻力)。水平管道需設置1%-3%的坡度,坡向冷凝水排放點,避免水分在管道內沉積導致腐蝕或凍堵(低溫環境需額外做保溫處理)。此外,閥門、過濾器、排水器等關鍵部件應布置在易操作、易檢修的位置,預留不小于0.5米的維護空間,分支管道需設置獨立閥門,便于單獨檢修不影響整體供氣。
常見坑點:設計時未考慮管道阻力、閥門節流、泄漏等因素,導致末端用氣設備實際壓力低于設計值,影響生產工藝。
避坑方案:通過專業軟件或公式核算總壓力損失,要求全系統壓力損失不超過工作壓力的10%。例如,工作壓力0.8MPa的系統,末端壓力應不低于0.72MPa。核算時需涵蓋管道沿程阻力、彎頭/三通局部阻力、過濾器/干燥機壓力降等,若超過標準,可通過增大管徑、減少阻力元件、優化布局等方式調整。
管材質量直接決定管道的耐壓性、抗腐蝕性與使用壽命,不同工況需選用對應的管材,盲目跟風或貪圖低價易踩坑:
| 管材類型 | 優點 | 缺點 | 適用場景 |
| 無縫鋼管 | 耐壓性強(可承受1.6MPa以上壓力)、機械強度高 | 量大、安裝難度高、易腐蝕(需防腐處理) | 高壓、大流量、長距離輸送,如重型工業、化工行業 |
| 不銹鋼管 | 抗腐蝕性強、衛生無毒、使用壽命長 | 成本高、焊接要求嚴格 | 食品、醫藥、電子等對空氣質量要求高的行業 |
| 鋁合金管 | 重量輕、安裝便捷、耐腐蝕、壓力損失小 | 耐壓性中等(適合≤1.0MPa工況) | 一般工業生產、自動化生產線、中小型企業 |
| PVC管 | 成本低、易安裝 | 耐壓性差(僅適用于≤0.6MPa)、高溫易老化 | 低壓、常溫、無沖擊負荷的簡易供氣場景(不推薦工業主力管道) |
1. 拒絕“低價劣質管”:部分企業為節省成本選用非標管材,其壁厚、材質不達標,高壓下易發生爆裂風險,建議選擇符合GB/T 8163標準的無縫鋼管、304/316不銹鋼管或品牌鋁合金管。
2. 適配介質與環境:若壓縮空氣含油(未經過精密過濾),避免選用普通碳鋼管道,易因油垢堆積導致腐蝕;潮濕環境或戶外管道,優先選用不銹鋼管或做過防腐處理的無縫鋼管(如鍍鋅、刷防腐漆)。
3. 考慮安裝與維護成本:鋁合金管雖初始成本高于碳鋼,但安裝便捷(無需焊接,可快速拼接)、后期無需防腐維護,長期綜合成本更低,適合中小型企業或生產線改造項目。
管道加工(切割、焊接、攻絲等)的精度直接影響連接密封性與氣流順暢性,常見加工坑點易導致泄漏、阻力增大:
常見坑點:用普通砂輪切割后未處理毛刺,導致管道內壁不光滑,氣流通過時產生渦流,增加壓力損失;端面傾斜,影響焊接或連接密封性。
避坑方案:根據管材類型選擇切割方式——無縫鋼管、不銹鋼管采用等離子切割或砂輪切割(切割后用角磨機打磨端面,去除毛刺與氧化層,保證端面與管道軸線垂直);鋁合金管采用專用切割工具,避免切割時產生變形。切割后及時清理管道內部雜物,防止安裝后進入設備造成損壞。
常見坑點:焊接時電流過大或過小,導致焊縫未熔合、氣孔、裂紋等缺陷;未做焊后處理,焊縫易腐蝕,后期出現泄漏。
避坑方案:焊接人員需持有效資質證書,根據管材材質制定焊接工藝——無縫鋼管采用氬弧焊打底+電弧焊填充,不銹鋼管優先采用氬弧焊(避免焊縫氧化),鋁合金管需使用專用焊絲與焊接設備。焊前清理管材接口油污、氧化層,焊后對焊縫進行無損檢測(如滲透檢測、超聲波檢測),確保無缺陷;無縫鋼管、碳鋼管道焊后需做防腐處理(刷防銹漆+面漆),不銹鋼管焊縫需拋光處理。
常見坑點:螺紋加工過淺或過深、牙型不標準,導致接頭連接不緊密;未做密封處理或密封材料選用不當,引發泄漏。
避坑方案:采用專業套絲機加工螺紋,加工后用螺紋規檢測,確保螺紋精度符合標準(如G螺紋、NPT螺紋)。連接時選用適配的密封材料——PTFE生料帶(適用于非金屬管材或低壓場景)、螺紋密封膠(適用于金屬管材、高壓場景),纏繞生料帶時需順時針纏繞3-5圈,避免纏繞過緊導致螺紋損壞。
管道連接方式需與管材、工作壓力、工況匹配,不當連接易導致泄漏、脫落等問題,常見連接方式及避坑要點如下:
避坑要點:僅適用于無縫鋼管、不銹鋼管等金屬管材,連接前需確保接口對齊(錯邊量不超過壁厚的10%),焊接后需進行壓力試驗,檢測密封性;禁止在易燃易爆環境下進行焊接作業,需提前做好通風、防火措施。
避坑要點:法蘭選型需與管徑、壓力匹配(如PN1.0、PN1.6),墊片選用適配介質的類型(如橡膠墊片適用于低壓、非金屬墊片適用于高壓)。安裝時確保法蘭面平整、對齊,螺栓均勻緊固(對角線分步緊固),避免螺栓松緊不一導致墊片受力不均,引發泄漏。
避坑要點:選擇與管材品牌、規格一致的快速接頭,避免“混搭”導致連接不緊密。安裝時確保管道插入接頭到位,鎖扣完全卡緊,連接后需拉扯測試,確認無松動;低壓場景可選用卡扣式接頭,高壓場景建議選用螺紋鎖緊式快速接頭。
避坑要點:螺紋連接僅適用于≤DN50的管道,高壓場景需謹慎使用。安裝時避免過度擰緊,防止螺紋滑絲或管道破裂;安裝后用肥皂水涂抹接口,檢測是否有泄漏(冒泡則說明密封失效)。
壓縮空氣在輸送過程中會因溫度降低產生冷凝水,若未及時排出,會導致管道腐蝕、設備損壞、用氣質量下降等問題,這是安裝中易忽視的核心環節:
常見坑點:排水點設置過少或位置不當,導致冷凝水積聚在管道最低點、彎頭、末端等部位。
避坑方案:在管道最低點、主干管末端、分支管根部、空壓機出口、干燥機前后等位置設置排水點,每30-50米設置一個排水點;水平管道坡度坡向排水點,確保冷凝水自然流向排水裝置。
常見坑點:選用手動排水閥,需人工頻繁操作,易遺漏導致積水;自動排水器選型不當或安裝錯誤,無法有效排水。
避坑方案:優先選用自動排水器(如浮球式、電子感應式),減少人工維護成本。安裝時注意:自動排水器需垂直安裝在排水點最低點,確保排水口朝下;排水器前需安裝過濾器,防止雜質堵塞排水口;戶外或低溫環境需為排水器做保溫處理,避免凍堵。同時,預留排水管道,將冷凝水引至指定收集點,避免直接排放造成環境污染。
壓力測試是檢驗管道安裝質量的關鍵步驟,未做測試或測試不規范,易導致后期運行中出現泄漏、壓力不足等問題:
1. 管道安裝完成后,清理管道內雜物、關閉所有末端閥門,拆除易受壓力影響的儀表(如壓力表),用盲板封堵測試端。
2. 檢查管道固定是否牢固,支架、吊架是否安裝到位,避免測試時管道振動。
3. 準備測試設備(如空壓機、壓力表、壓力記錄儀),確保壓力表精度符合要求(量程為測試壓力的1.5-2倍)。
1. 緩慢向管道內注入壓縮空氣,升壓至工作壓力的1.25倍(如工作壓力0.8MPa,測試壓力1.0MPa),升壓速度不超過0.1MPa/min,避免壓力驟升導致管道損壞。
2. 保壓30分鐘,期間觀察壓力表變化,允許壓力降不超過測試壓力的5%;同時用肥皂水涂抹所有接口、焊縫、閥門,檢查是否有泄漏(無氣泡為合格)。
3. 若壓力降超標或存在泄漏,需泄壓后查找漏點并修復,修復后重新測試,直至合格。
4. 測試合格后,緩慢泄壓至工作壓力,安裝好儀表,進行氣密性試驗(保壓24小時,壓力降不超過工作壓力的3%)。
1. 禁止用氧氣、氮?dú)獾葰怏w替代壓縮空氣進行壓力測試,避免安全風險。
2. 測試時需安排專人監護,劃定警戒區域,禁止無關人員進入。
3. 冬季測試時需注意管道保溫,防止管道內水分結冰影響測試結果。
管道固定不當易導致運行時振動、位移,長期下來會造成接口松動、焊縫開裂、管道變形等問題,固定環節需注意以下要點:
常見坑點:支架間距過大、材質過軟,導致管道下垂;支架與管道接觸不緊密,運行時產生振動噪音。
避坑方案:根據管材重量、管徑大小確定支架間距——無縫鋼管、不銹鋼管支架間距不超過3米,鋁合金管、塑料管支架間距不超過2.5米;支架選用與管道適配的類型(如滑動支架、固定支架、減震支架),高壓管道或靠近空壓機的管道需選用減震支架,減少振動傳遞。支架安裝時確保水平、垂直,與管道接觸部位可加裝橡膠墊,避免金屬摩擦產生噪音。
常見坑點:長距離管道未設置膨脹節,溫度變化時管道因熱脹冷縮產生應力,導致焊縫開裂、接口泄漏。
避坑方案:當管道長度超過50米或穿越溫度變化較大的區域(如室外、高溫車間),需在管道兩端或中間位置設置膨脹節(如波紋膨脹節),吸收管道熱脹冷縮產生的位移,緩解應力。膨脹節安裝時需預留足夠的伸縮空間,避免安裝時拉伸或壓縮過度。
常見坑點:管道穿墻/穿樓板時直接與墻體、樓板接觸,長期振動導致管道磨損;未做密封處理,易出現滲漏。
避坑方案:管道穿墻/穿樓板時,加裝套管(套管管徑比管道大1-2號),套管與管道之間用防火密封材料填充,防止振動磨損和滲漏;套管兩端超出墻體/樓板邊緣不小于100mm,便于后期維護。
空壓機供氣管道屬于壓力管道,安全防護不到位易引發爆裂、人員傷害等事故,安裝時需落實以下安全措施:
常見坑點:未安裝安全閥或安全閥選型不當、未校驗,管道超壓時無法泄壓,引發爆裂風險。
避坑方案:在空壓機出口、管道主干管近端安裝安全閥,安全閥額定壓力不超過管道設計壓力的1.1倍,且定期校驗(每年至少一次),確保靈敏可靠。安全閥排氣口需引至安全區域(如室外、通風良好處),避免排氣時傷人。
避坑方案:在主干管、末端用氣點安裝壓力表,便于實時監控壓力變化;關鍵部位(如空壓機出口、干燥機前后)安裝壓力開關,設定壓力上限和下限,超壓時自動停機,低壓時報警,確保系統穩定運行。壓力表需定期校準,確保讀數準確。
避坑方案:靠近熱源(如鍋爐、烤箱)的管道需做隔熱保溫處理,防止管道高溫燙傷人員;裸露在通道、作業區域的管道,加裝防撞護罩或警示標識,避免人員碰撞受傷。
避坑方案:金屬管道需進行可靠接地,接地電阻不超過10Ω,避免壓縮空氣流動產生的靜電積聚引發火花,尤其在易燃易爆環境(如化工車間),接地是必備安全措施。
驗收是管道安裝的最后一道關卡,需全面核查設計、材料、施工、測試等環節,避免“遺留問題”:
要求施工方提供完整的技術資料,包括:管道設計圖紙、管材質量證明書、焊接工藝評定報告、焊縫無損檢測報告、壓力測試記錄、閥門/儀表校驗證書等,便于后期維護與檢修。
1. 管道布局是否符合設計要求,走向是否合理,支架安裝是否牢固、間距是否達標。
2. 焊縫外觀無氣孔、裂紋、咬邊等缺陷,防腐處理到位;接口連接緊密,無松動、滲漏痕跡。
3. 閥門、儀表安裝位置便于操作與觀察,排水器安裝正確,冷凝水排放順暢。
1. 啟動空壓機,讓系統運行24小時,檢測末端用氣點壓力是否達標,壓力波動是否在允許范圍內。
2. 用泄漏檢測儀或肥皂水檢測所有接口、焊縫,確保無泄漏(工業管道允許泄漏率不超過0.5%)。
3. 觀察管道運行時是否有異常振動、噪音,排水器是否能有效排出冷凝水,安全閥、壓力開關是否靈敏可靠。
對驗收中發現的問題,要求施工方限期整改,整改完成后重新驗收,直至全部合格。驗收合格后,簽署驗收報告,正式移交使用。
空壓機供氣管道安裝是一項系統工程,從設計到驗收的每個環節都暗藏“坑點”,但只要遵循“科學設計、精準選型、規范施工、嚴格測試、全面驗收”的原則,就能有效規避風險。優質的管道系統不僅能減少泄漏、降低能耗,還能延長設備壽命、保障生產穩定,為企業創造更大的經濟效益。
